内容简介   本图集为修编图集, 根据《消防给水及消火栓系统技术规范》GB50974-2014进行编制， 替代04S202《室内消火栓安装》。适用于新建、扩建和改建的民用、工业、市政等建设工程中室内消火栓安装。图集为施工安装图集，可用于指导和规范室内消火栓安装。设计人员可直接选用，施工人员可照图施工。为解决机场、大型商场、会场等大体量建筑内室内消火栓的安装难题，新编了消火栓室内地面下安装。前后开门的消火栓箱给公建消火栓布置带来了方便。作为消防软管卷盘的补充，增加编制了轻便消防水龙的安装。图集内容丰富、安装方式多样、实用性强。   主要内容包括单栓（甲、乙、丙、丁）；双栓（甲

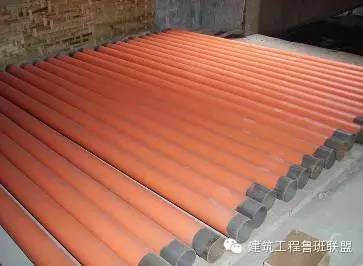

消火栓管道安装  工序流程 管道除锈、刷漆→坡口制作→立管吊线→支架制安→管道固定、焊接→套管安装→立管洞吊模→洞口闭水→消火栓箱安装→消火栓支管甩口→消火栓安装→管道水压试验 控制要点 除锈刷漆、坡口、焊接、吊模、洞口闭水、水压试验共六个方面  消火栓管道施工工艺流程图文解析： 1、消火栓管道除锈、刷漆，钢管表面刷漆均匀  2、焊接钢管管口处按规范要求（厚度大于4mm）应切坡口处理  3、消火栓管道支架的制作，在安装前面对支架表面刷漆

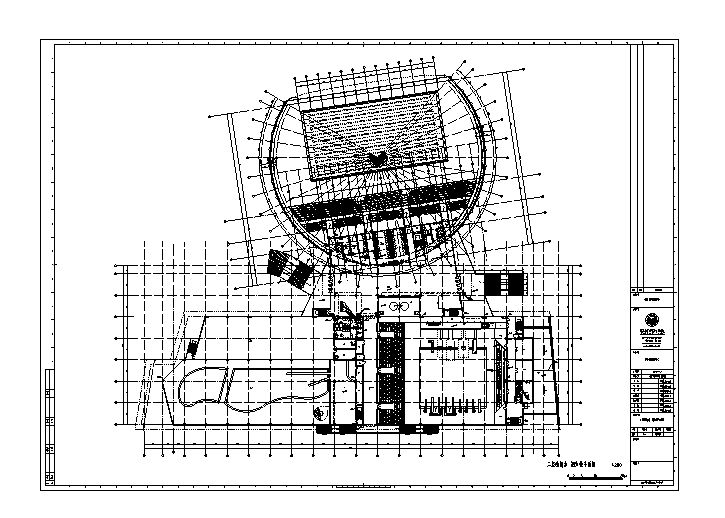

一、工程概况 建筑面积为61365.03平方米㎡,地下一层战时为核六级常六级甲类人防物资库 ,平时为车库，一层～三层为商业， A座、C座的四层～二十七层为普通住宅,B座四层～二十六层为住宅。建筑高度86.47米（A、C座），为一类综合楼；场地为非湿陷性场地。 二.系统简介  本工程设有生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、灭火器具配置系统及七氟丙烷气体灭火系统。 1）生活给水系统 1.水源为市政自来水，供水压力0.26MPa,本楼给水系统分区及用水量如下： 2.小区2#生活水泵房设于本楼地下室，用于

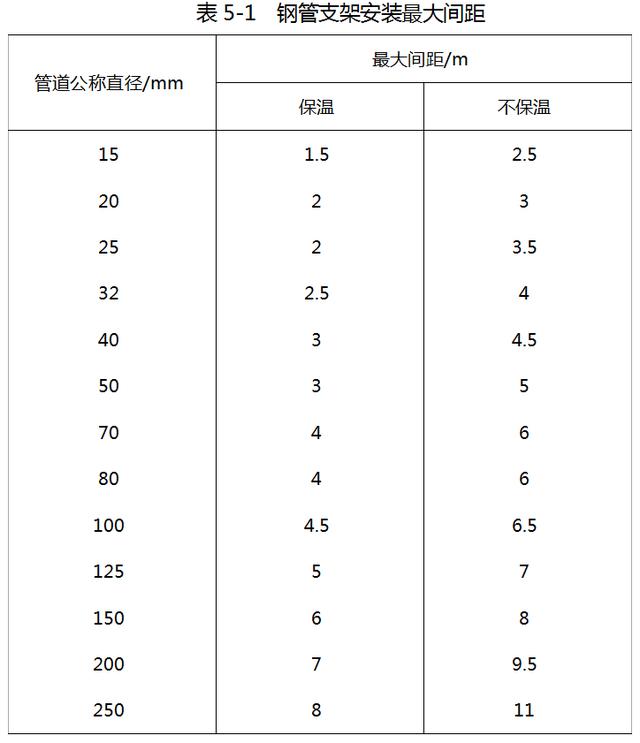

1.1管道支架及伸缩器安装1.1.1管道支架安装间距过大，管道局部“塌腰” 1.现象 管道支架安装间距过大，标高不准，接触不紧密不牢固，管道投入使用后，有局部“塌腰”现象。 2.原因分析 管道支架间距不符合规定，管道使用后，重量增加；弯曲的管道安装前未调直；支架安装前所定坡度、标高不准，安装时未纠正；支架埋设安装不平正、不牢固。  3.防治措施 (1)支架安装前应根据管道设计坡度和起点标高，算出中间点、终点标高，弹好线，根据管径、管道保温情况，按“墙不作架、托稳转角，中间等分，不超最大”原则，并参照表5-1，定出各支架安装点

资料目录 薄型单栓 双栓带消防软管卷盘消火栓箱 薄型单栓带灭火器箱组合式消防柜 薄型单栓 双栓室内消火栓箱 薄型单栓双栓带灭火器箱组合式消防柜 带防火检修门室内消火栓箱甲型乙型 带检修门及灭火器箱组合式消防柜甲型乙型 带检修门室内消火栓箱甲型乙型 带灭火器箱组合式消防柜(丙丁型) 带应急照明单栓 双栓配消防软管卷盘消火栓箱 带应急照明单栓室内消火栓箱甲型乙型 带应急照明及灭火器箱组合式消防柜丙型丁型 带应急照明及灭火器箱组合式消防柜甲型乙型 带应急照明双栓室内消火栓箱甲型乙型 单阀单出口室内消火栓SN50和SN65和SNZ65-H型 单栓带消防软管卷盘消火栓箱甲型乙型 单栓室内消火栓

1.1管道支架及伸缩器安装 1.1.1管道支架安装间距过大，管道局部“塌腰” 1.现象 管道支架安装间距过大，标高不准，接触不紧密不牢固，管道投入使用后，有局部“塌腰”现象。 2.原因分析 管道支架间距不符合规定，管道使用后，重量增加；弯曲的管道安装前未调直；支架安装前所定坡度、标高不准，安装时未纠正；支架埋设安装不平正、不牢固。  3.防治措施 (1)支架安装前应根据管道设计坡度和起点标高，算出中间点、终点标高，弹好线，根据管径、管道保温情况，按“墙不作架、托稳转角，中间等分，不超最大”原则，并参照表5-1，定出

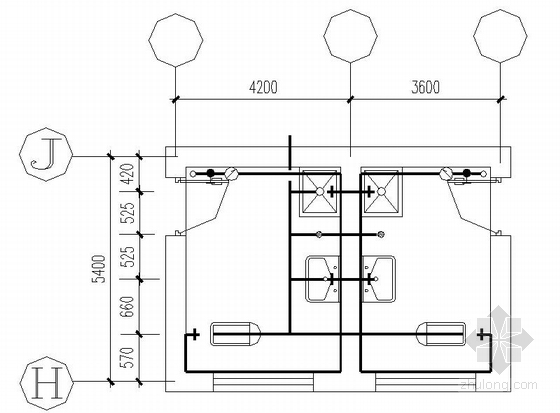

(一) 说明 1. 本设计指引按生活给水系统、卫生热水系统、排水系统、消防系统、设备技术要求五个方面制定，并附有空气源热泵热水系统选用原则及酒店卫生热水系统调试指引。 2. 当地若有特殊要求时，可按当地要求执行；否则，按本设计要求执行。 3. 各类水管不能安装在或穿越变配电房及各分区配电房、IT 机房、UPS 机房、消防监控中心。  (二) 生活给水系统、卫生热水系统  1 管材选型 1.1 室外部分 1.1.1 市政给水管DN≥100 采用球墨铸铁管，橡胶圈柔性接口连接。 DN＜100 采用衬

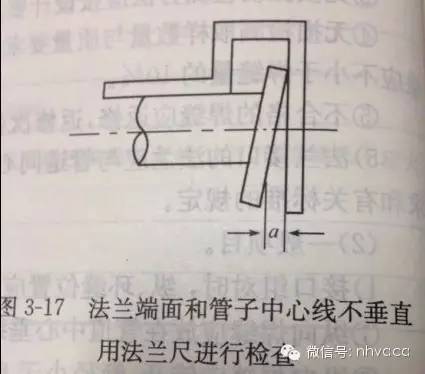

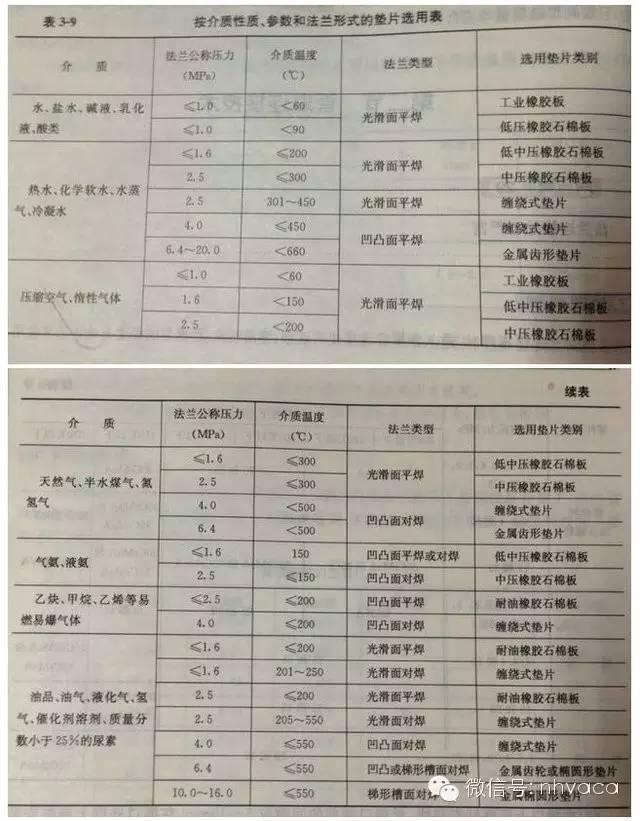

建筑给水排水施工验收基本规定 问题1： 1.1 问题表现：阀门关闭不严密导致管道冲洗时废水进入设备或者阀门阀杆处漏水： 1.2 原因分析：阀门安装前未做强度和严密性试验或抽检数量不够，管理制度不严，认识不够，工作不认真； 1.3 防治措施：  （1）阀门进场时严格按照规范要求进行强度严密性试验；  （2）试验合格的阀门应及时排除内部积水，密封面应涂抹防锈油，关闭阀门，并将两端进行封闭，不合格的应及时进行修理；  （3）阀门安装前就那个先将管道内部杂物清理干净，防止铁屑、砂粒等杂物刮伤阀门的密封面。 问题2：

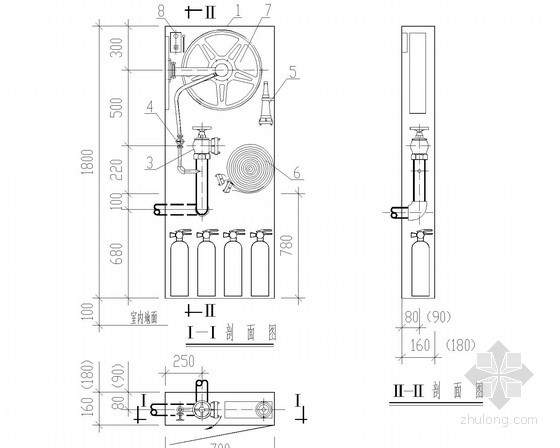

内容简介 本图集广泛实用于设计，安装施工必备，属于室内消火栓安装最全图集资料。  双栓室内消火栓箱  单栓带消防软管卷盘消火栓箱  带灭火器箱组合式消防柜 减压孔板安装图 带检修门室内消火栓箱

资料目录 注：浏览目录页请用IE浏览器，否则有可能会显示不全。 续资料介绍： 2)照明、插座均由不同的支路供电；除空调插座外，所有插座回路均设漏电断路器保护。 3)电源总进线柜采用固定式动力及照明配电柜，落地靠墙安装，进线为上进上出。 4)建筑物防雷等级为二级，建筑物的防雷装置应满足防直击雷、防侧击雷、防雷电感应击雷电波的侵入，并设置等电位联结。 5)本工程防雷接地、电气设备的保护接地、电梯机房等的接地共用统一的接地极，要求接地电阻不大于1欧姆。实测不满足要求时，增设人工接地极。 6)住宅每户按2对电话线考虑，电话交换设备设置于6＃楼底层电信机房，采用光缆引自市话网，主干电缆至各单体

建筑功能：其它建筑设计阶段：施工图设计内容简介 1、依据《建筑设计防火规范》（GB50016-2006）、《制浆造纸厂设计规范》（QBJ101-88）要求，锅炉房内设置消火栓灭火系统，消防用水量为25L/S。同时使用5个消火栓，共设置了14个室内消火栓。   2、消防独自设置给水管网，成环状布置。   3、消防管道采用焊接钢管，焊接。室内消火栓一层、二层采用减压稳压消火栓，见04S202-35页；三层、四层采用双栓室内消火栓，详见04S202-13页。   水枪采用铝合金QZ19/Φ19mm,水龙带选用长25m、DN65胶里水带，接口KD65。采用铝合金-钢消火栓箱。   4、单栓室
